驰骋在石家庄新城大道上，
远远就能望见一座精美别致的建筑群，
这就是位于河北省会石家庄市正定区的
河北奥林匹克中心体育场！
源于“司南”的设计理念，
赋予了河北奥体中心
深厚的东方神韵和厚重的文化内涵。
河北奥体中心毗邻滹沱河生态旅游区、省园博园，总投资30个亿。整个奥体中心由一座甲级大型综合性体育场、一座体育馆综合体、一座田径馆、一座综合训练基地、室外配套设施，以及河北体育学院新校区组成，总建筑面积36万平方米。
其中最为核心的体育场，位于整个奥体中心的西侧，占地面积118530平方米，为全国甲级大型体育场。主体结构为为框架-剪力墙体系，屋盖为钢结构大跨度空间管结构，看台罩棚为管桁架结构。

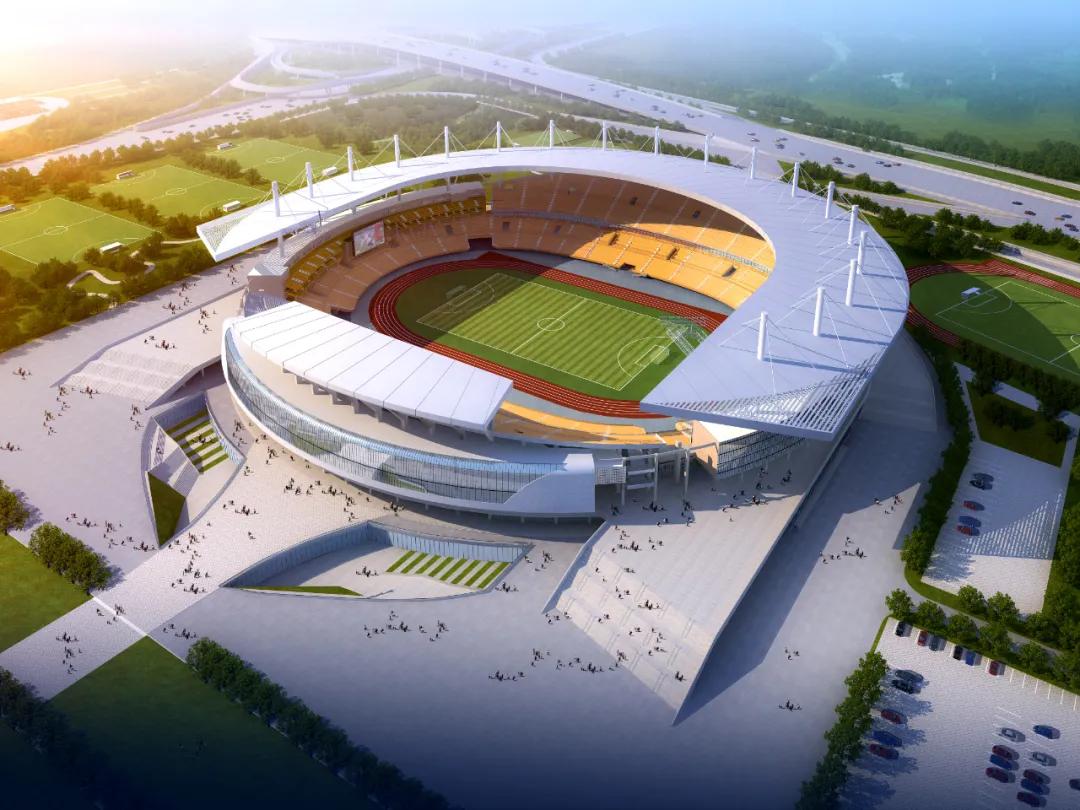

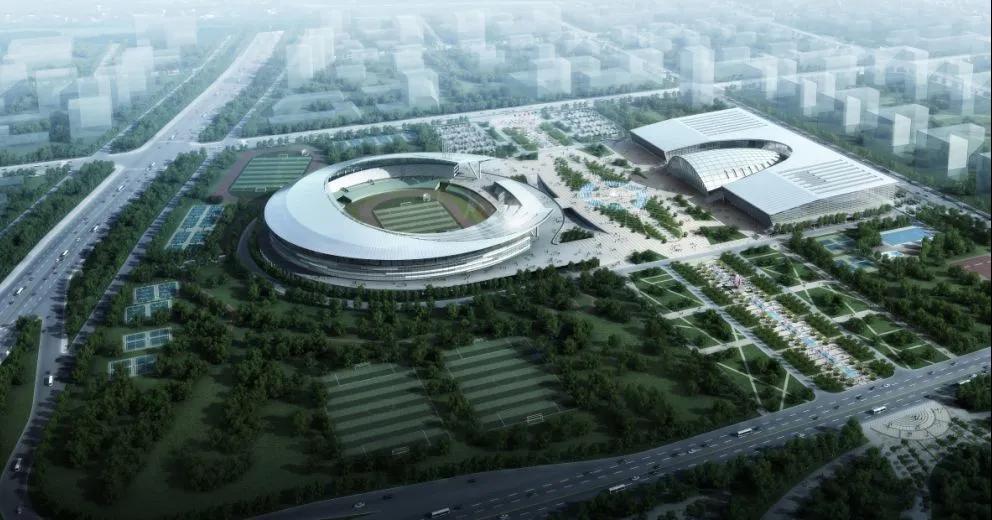

▼河北奥体中心全貌效果图，其中左侧圆环形建筑即为河北奥体中心体育场
-
它的建筑面积达到118530平方米，相当于一个1000多户居民的大型居民区的建筑面积；
-
它的罩棚高度达到49米，相当于16层大楼的高度；
-
它地上五层，地下一层，可容纳6万个观众座席，为全国为数较少的6万坐席体育场，即使和全国各省市的一流体育场相比，它也毫不逊色！
2017年7月30日，
2018年6月23日，
2018年9月28日，
讲了怎么多， 你没猜错， 这座精典休育场的钢组成，
又又又是来自澳门永利官网 建设集团的全力打造！
2014年，澳门永利官网
建设集团作为该体育场钢结构制造和施工单位，全面承建了主体、大看台、小看台罩棚等钢结构工程（制作、安装）工作。澳门永利官网
人发挥在国内外项目中的丰富经验，强化现场管理，精心组织施工，严格对标建设要求标准，将河北奥体中心体育场打造成城市新的体育娱乐中心。

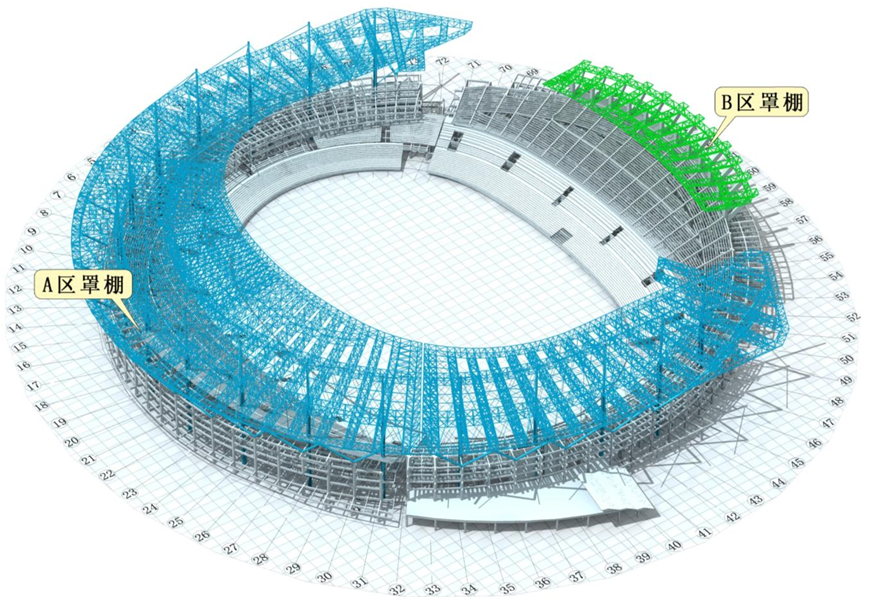

▼钢屋架结构平面布置图
体育健康场核心形式为框架图-剪力楼体系，钢形式屋盖为大夸度服务器管形式，主看台罩棚为拉索管桁架形式，看轻台罩棚为管桁架形式。它的核心重点难点核心凸显在这四个部分：
▼钢屋架结构平面布置图
01 多管相贯节点深化、加工及现场安装
主桁架的连接形式绝大多数为钢管相贯形式。多管相贯节点深化、加工是本工程的重点，也是保证后期拼装精度的先决条件。
02 桁架结构跨度大、吊装难度高
桁架最长达到71米，在结构安装过程中单榀桁架未形成稳定体系，需要设置临时支架进行分段吊装。
03 罩棚结构预应力施工是工程难点
主看台罩棚为拉索管桁架结构，预应力拉索为主受力构件，其安装和张拉的控制对结构的安全至关重要。

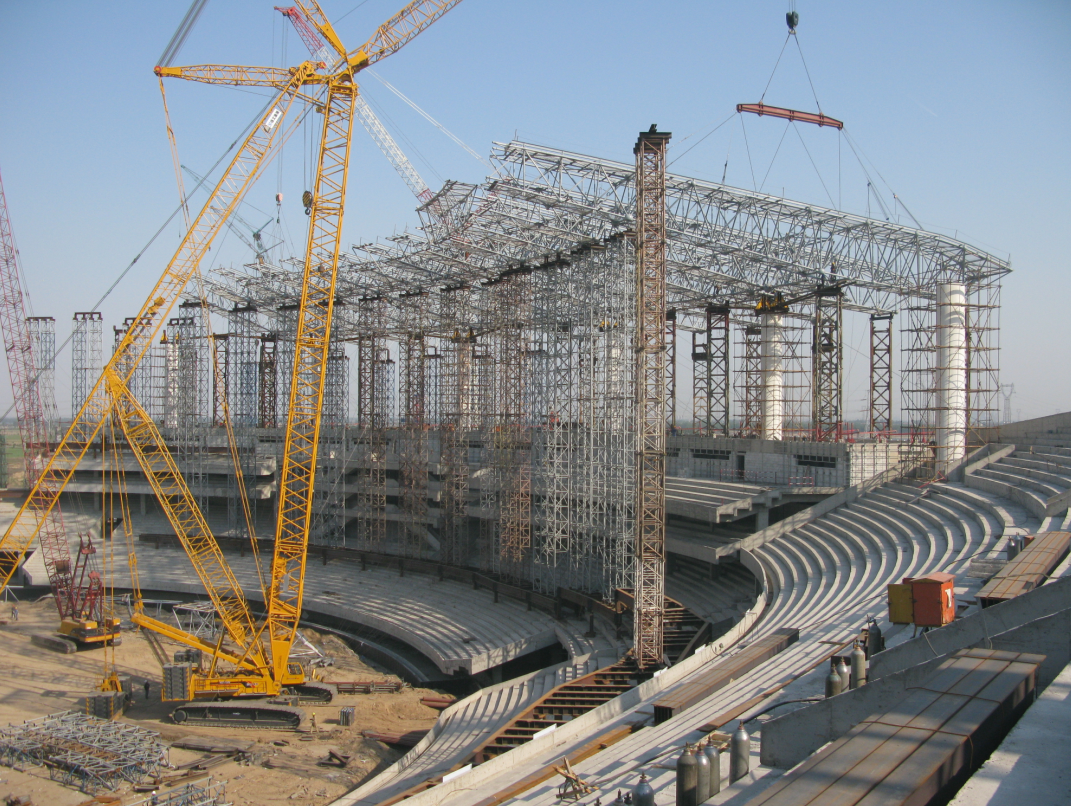

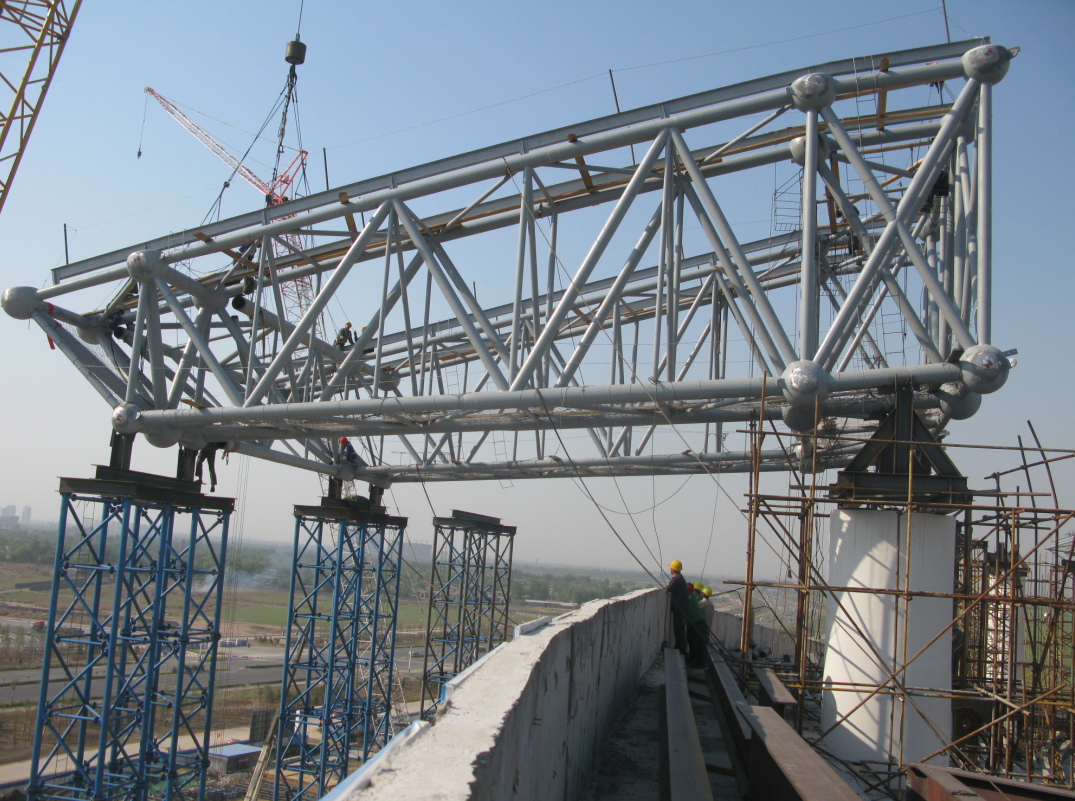

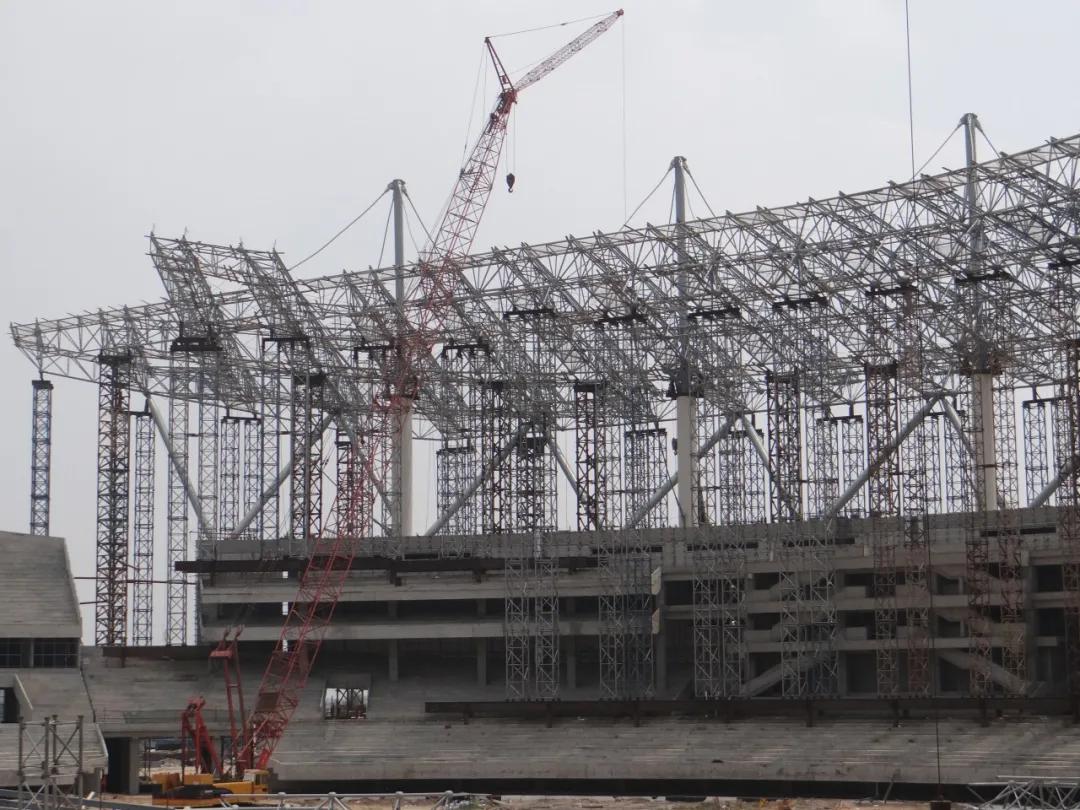

▼每榀主桁架设置3组临时支架本工程采用组合格构式支撑架。支撑架最大设计高度36m。安装临时支撑架采用自制标准支架或塔吊标准节
为解决以上问题，澳门永利官网 建设集团建立起了从生产到施工的有序规划和安排。
首先，从生产方面——
本工程主要原材料为中厚钢板、无缝钢管、铸钢件等。材料种类较多，数量大，总重4000吨。澳门永利官网
建设集团在材料的采购上按质保体系、严格质量管理，确保原材料质量合格，满足材料性能的要求。
桁架跨度较大，施工过程与完工状态桁架受力和竖向变形差异较大，整体结构精度控制难度非常高！为控制加工精度，一线生产人员在下料工序时，就要考虑桁架的变形对桁架节点和杆件尺寸的影响。通过软件对结构整体进行实际安装和卸载后的工况分析，确定最终变形值，从而在桁架加工阶段设置反向变形，按照调整后的模型进行构件放样加工，并通过多次的样板加工，检验合格后进入批量生产，确保了质量和精度。

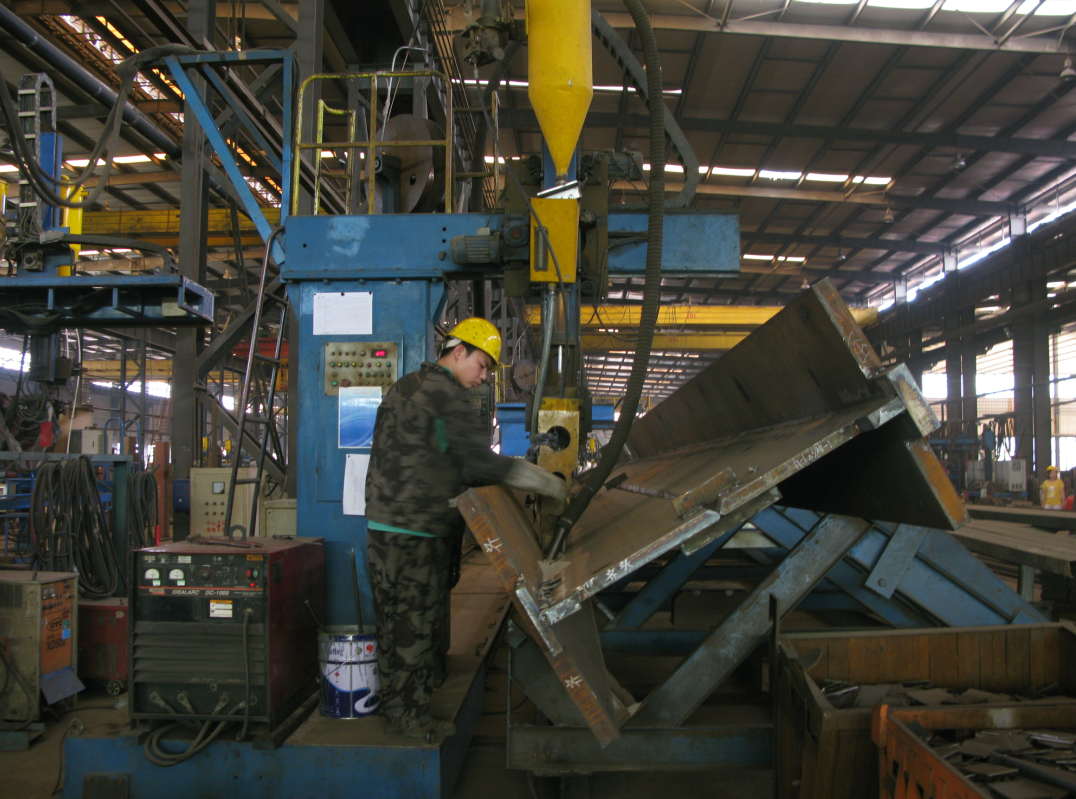

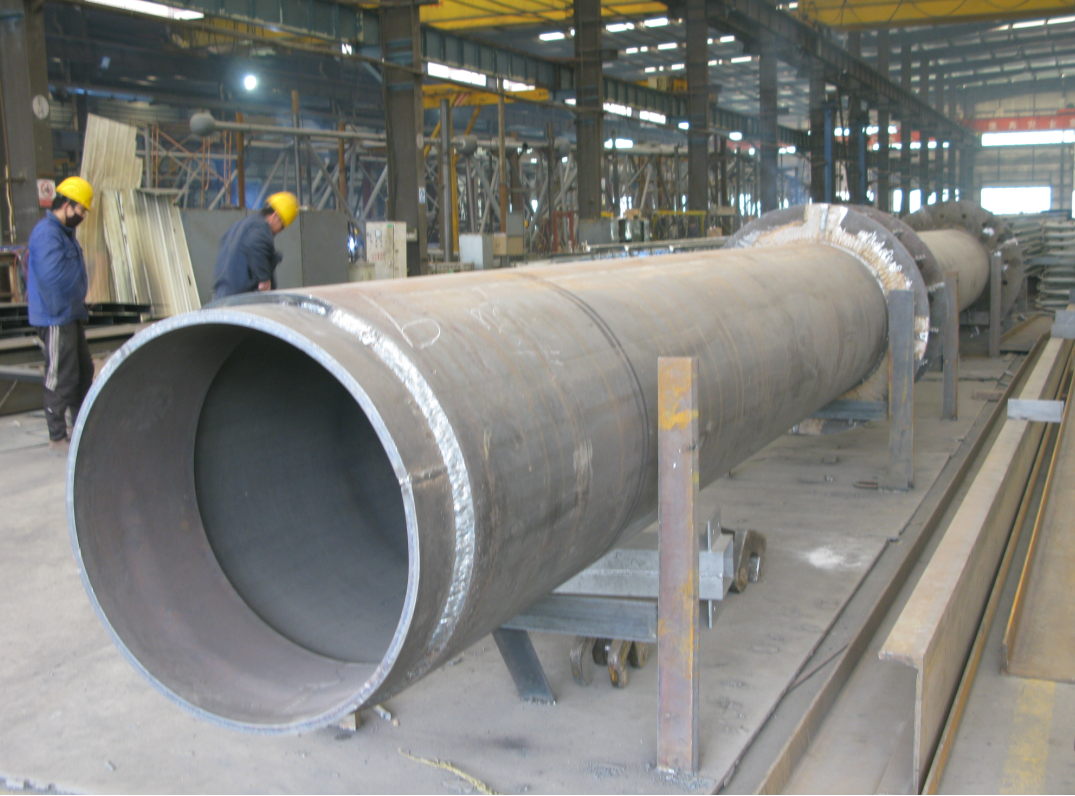

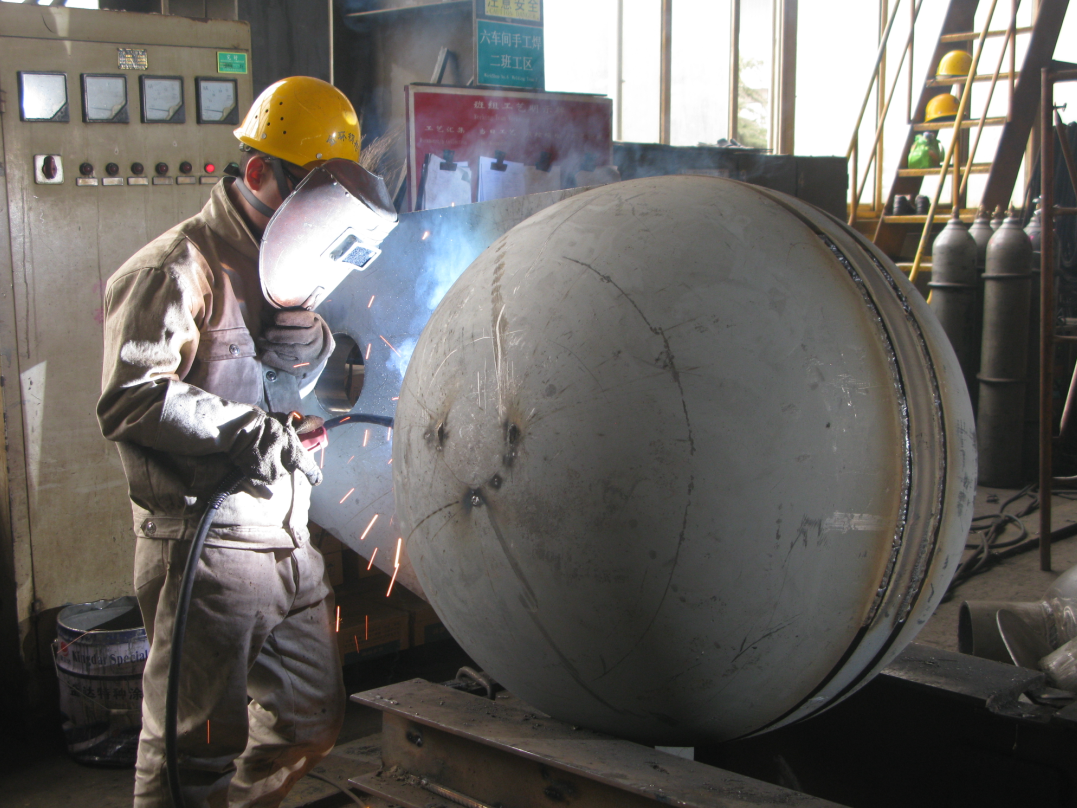

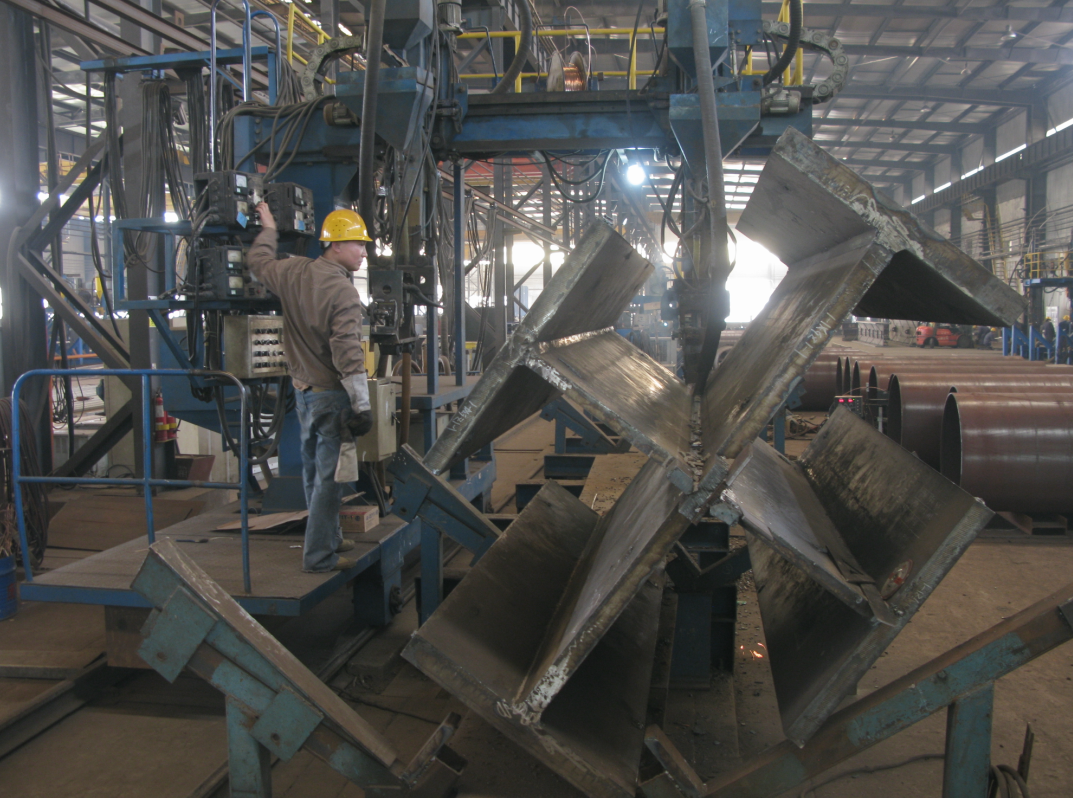

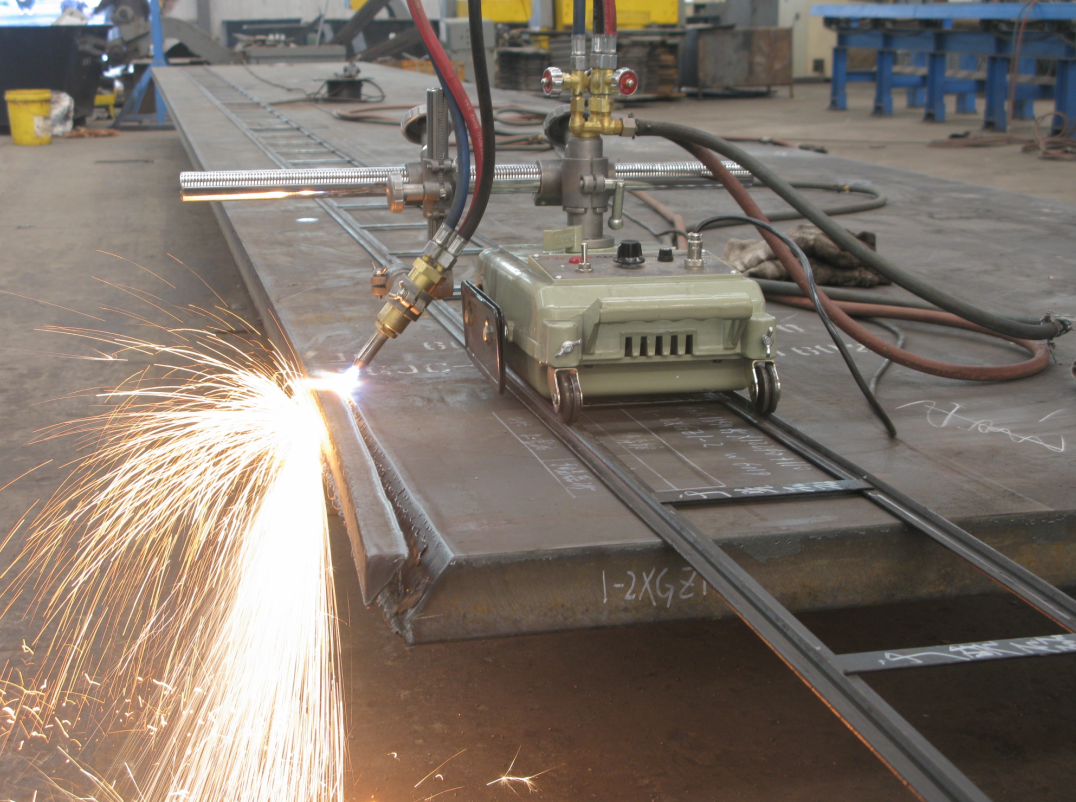

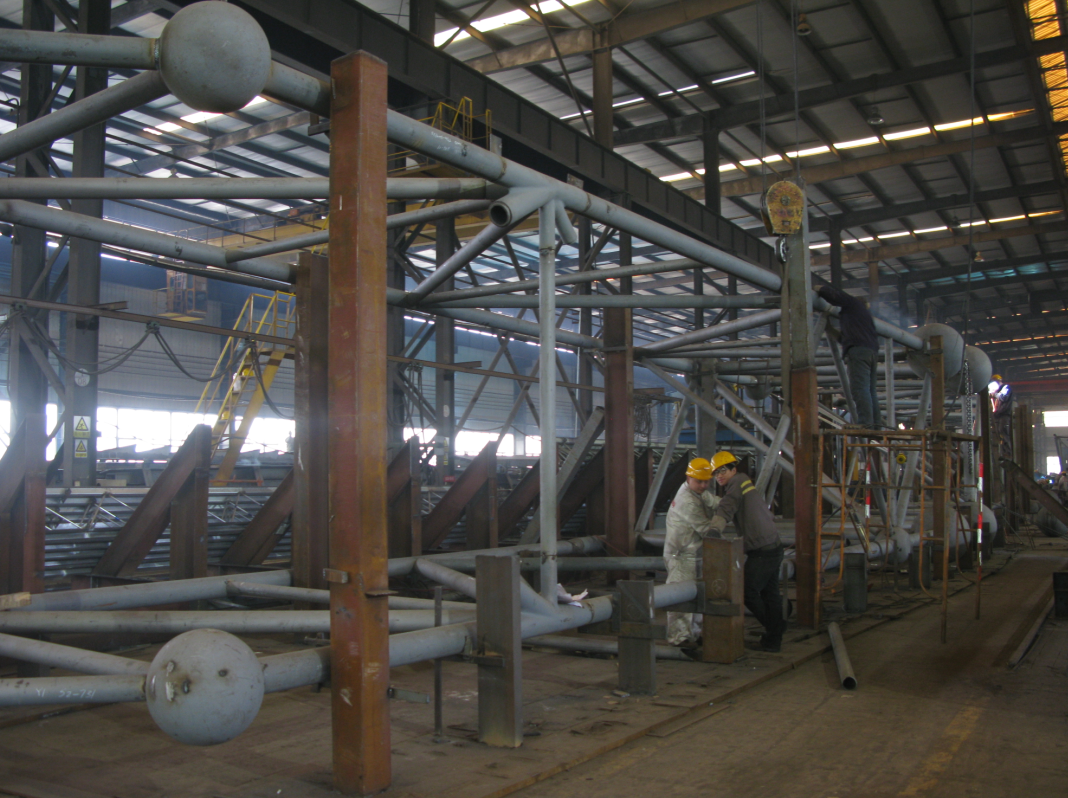

▼车间加工现场

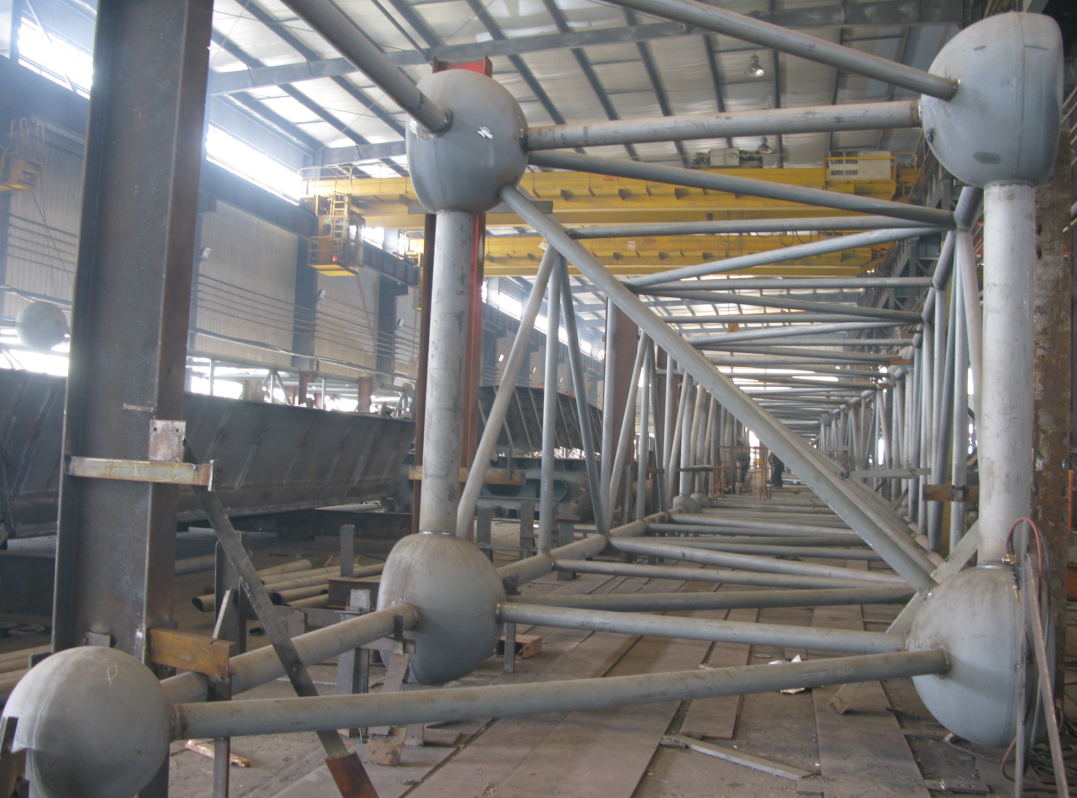

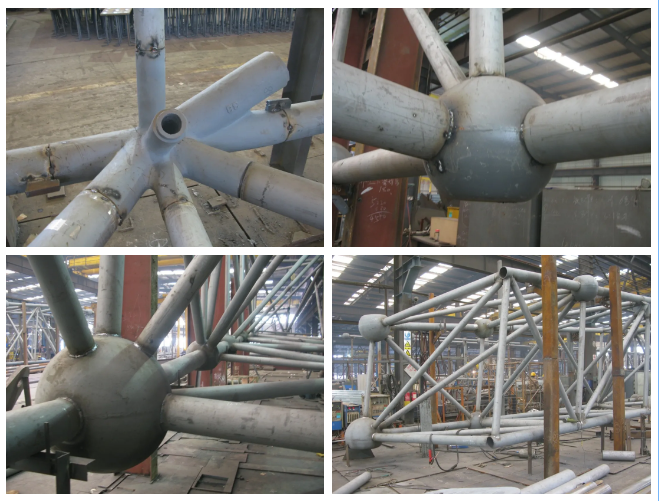

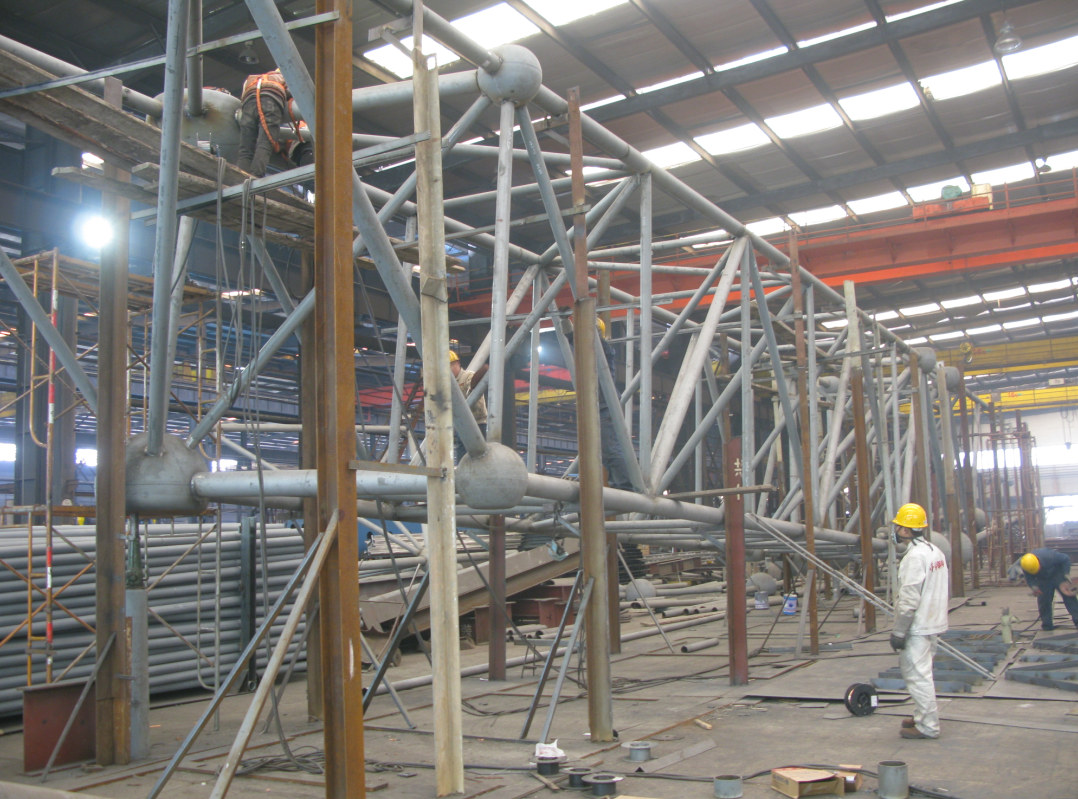

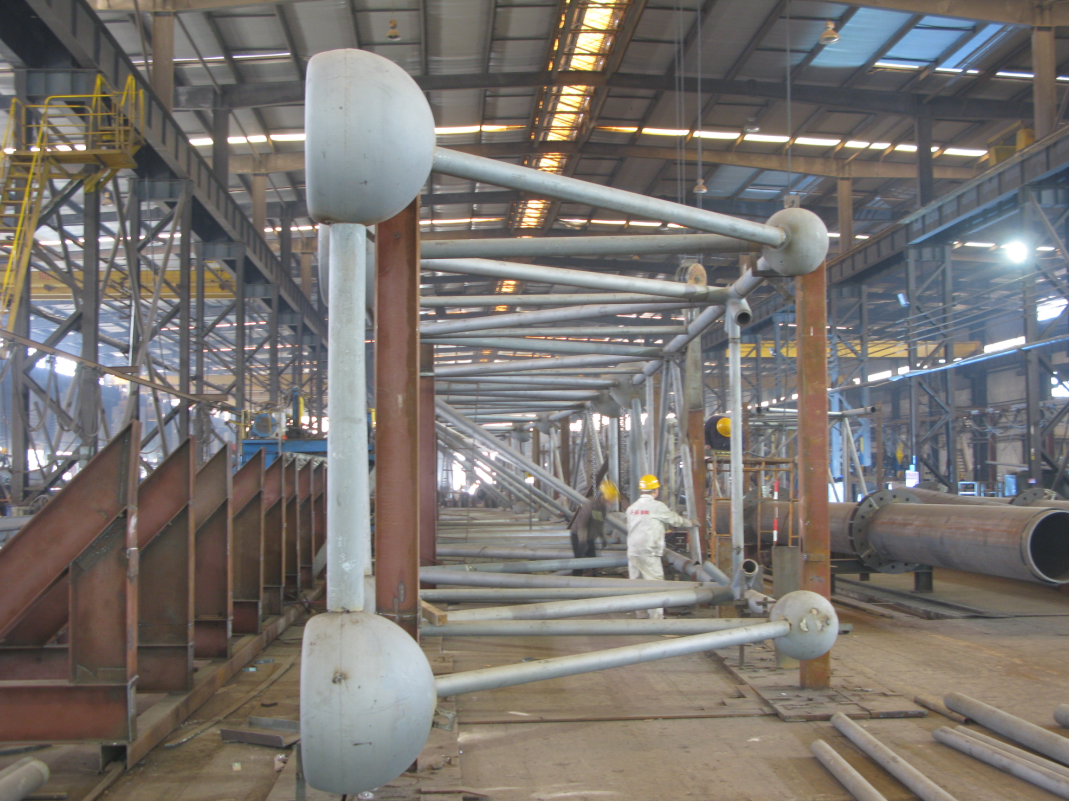

▼在厂内进行整体拼装，焊接完成后，根据工艺段进行拆分，分段运输
其次，从施工方面——
澳门永利官网
建设集团针对本项目的特点，成立河北奥体中心—体育场项目经理部，并聘请行业专家组成项目专家组为工程管理和实施提供技术支持。项目部将从施工安装、工期控制、质量控制以及与相关单位的沟通方面进行全面细致的管理。
本工程施工量大，质量要求高，现场施工周期短，施工中特别选派专业施工队伍，选择素质好、技术水平高、有类似工程施工经验的施工队伍上岗操作；抽调具有丰富空间钢结构施工经验的技术人员，组建好一个技术能力过硬的现场施工队伍。
在施工过程中，项目部制定了合理的安装操作方式，控制安装精度。为了克服桁架跨度大、吊装难度高的难点，现场通过制定合理的安装工序，分段吊装，多吊点绑扎，确保桁架整体稳定，在安装过程中不产生永久变形。同时加强拉索施工过程中各阶段的索力跟踪和控制，保证施工安装质量。

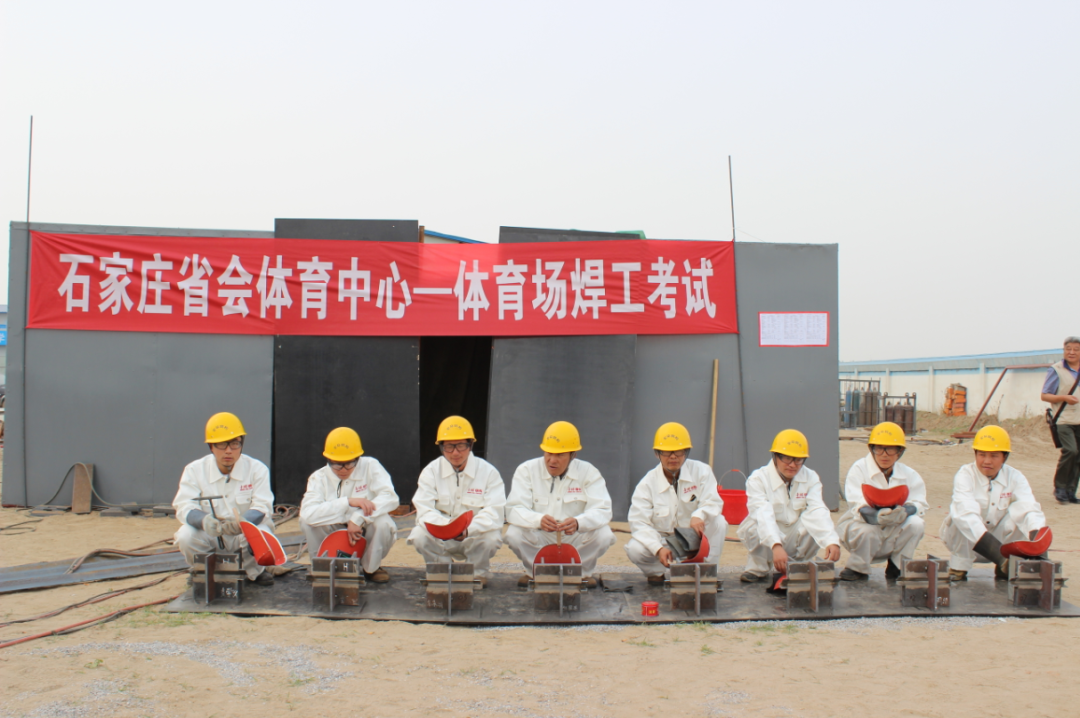

▼焊工考试

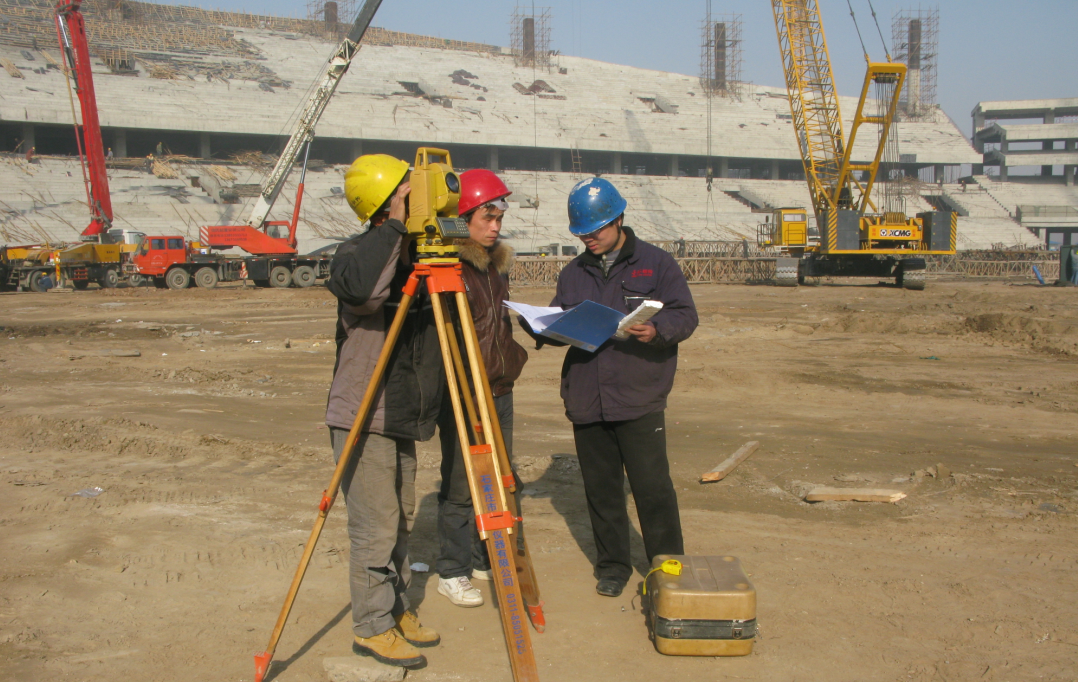

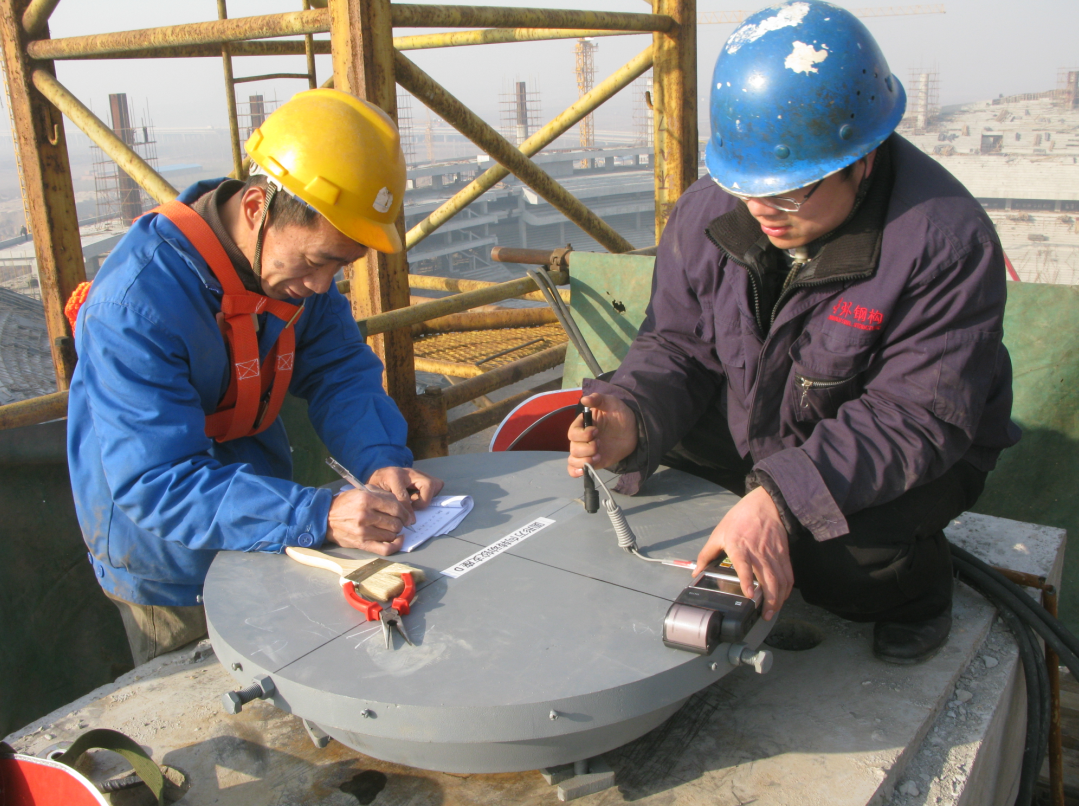

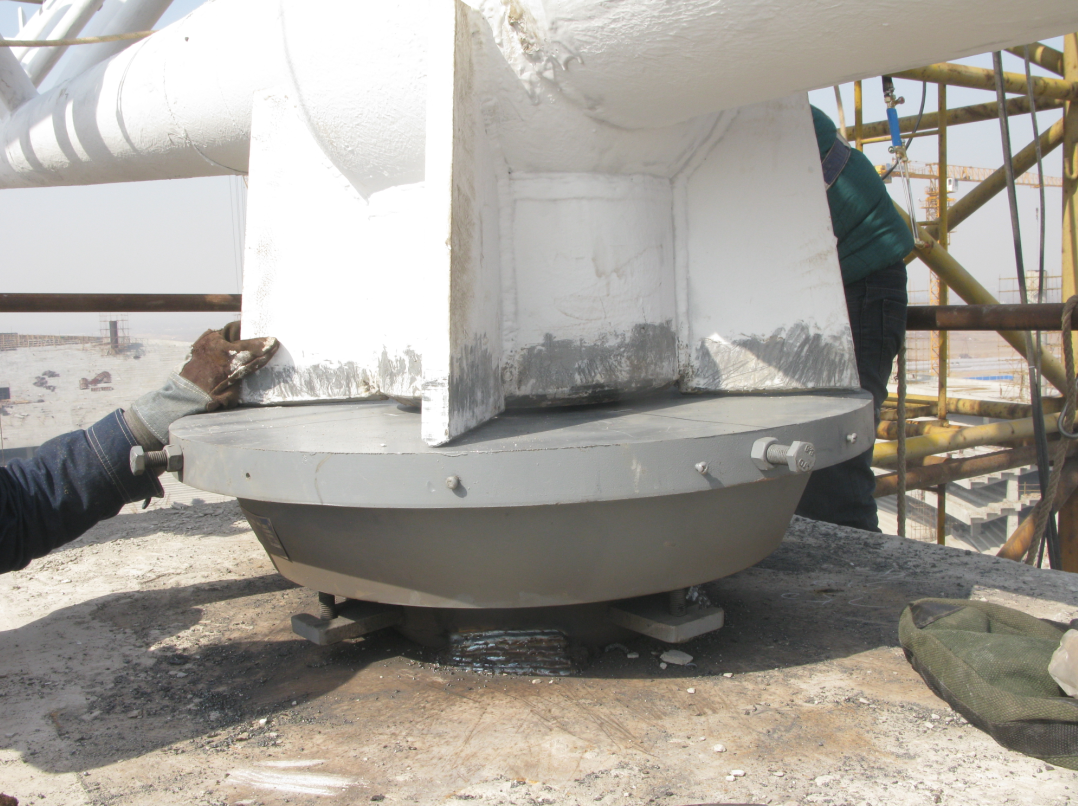

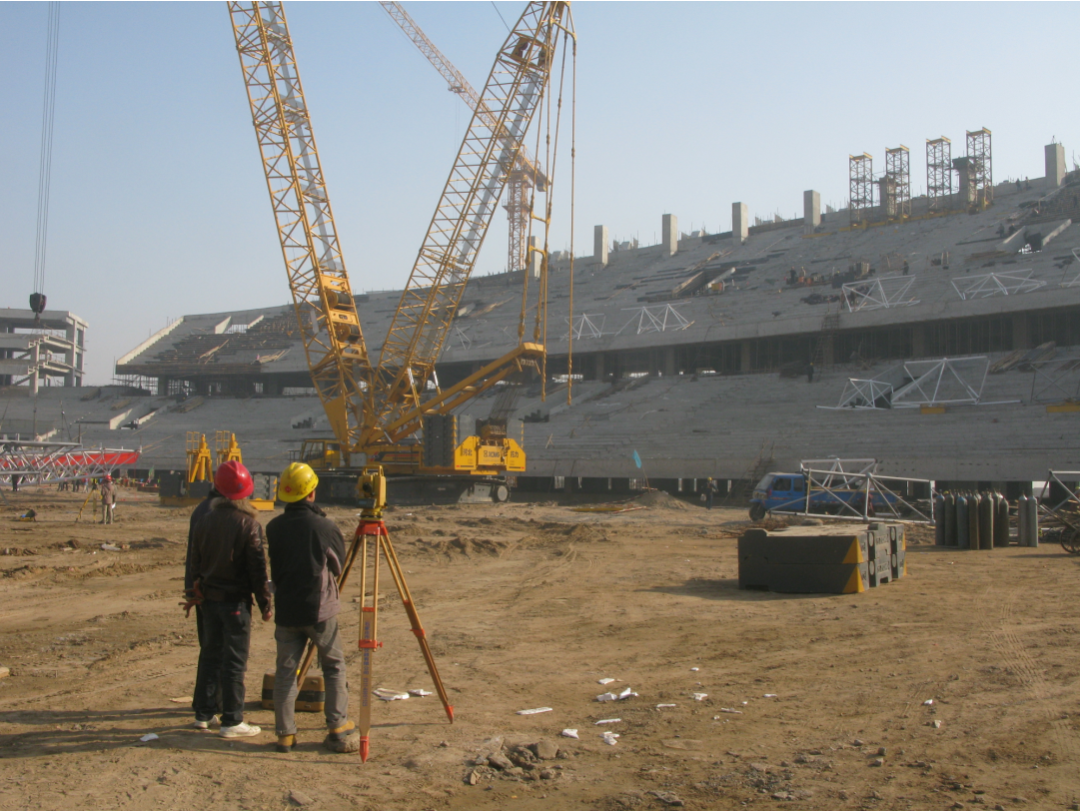

▼施工现场质量控制

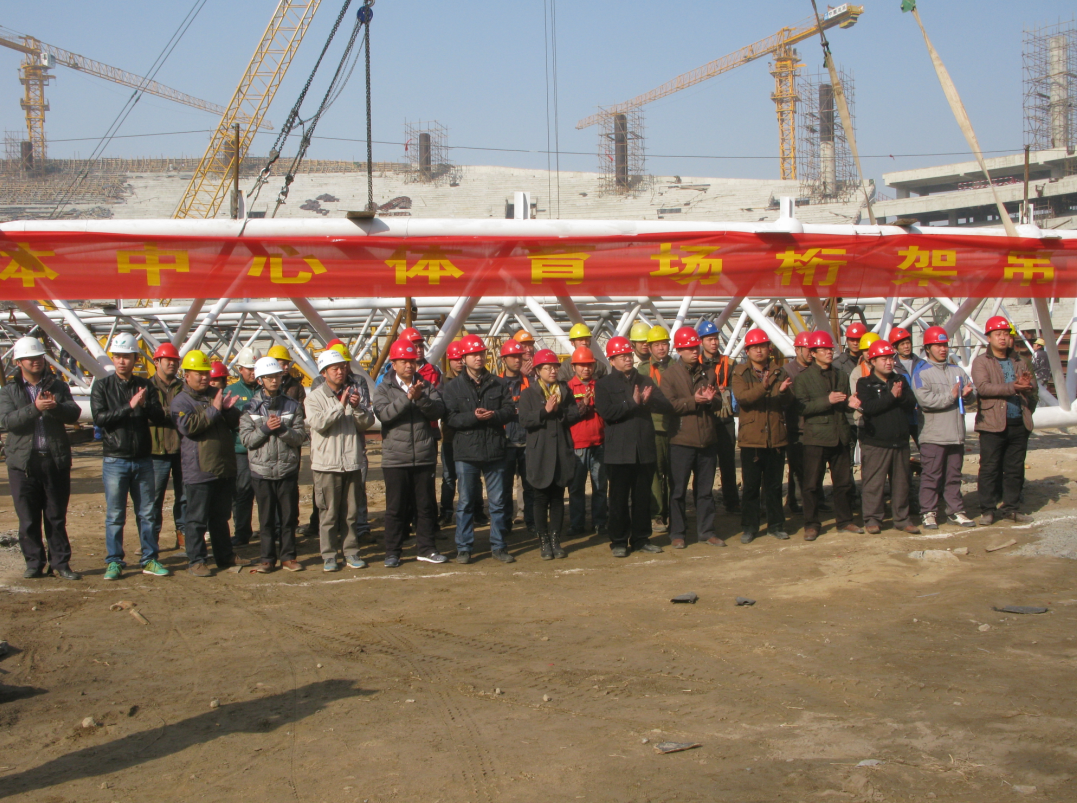

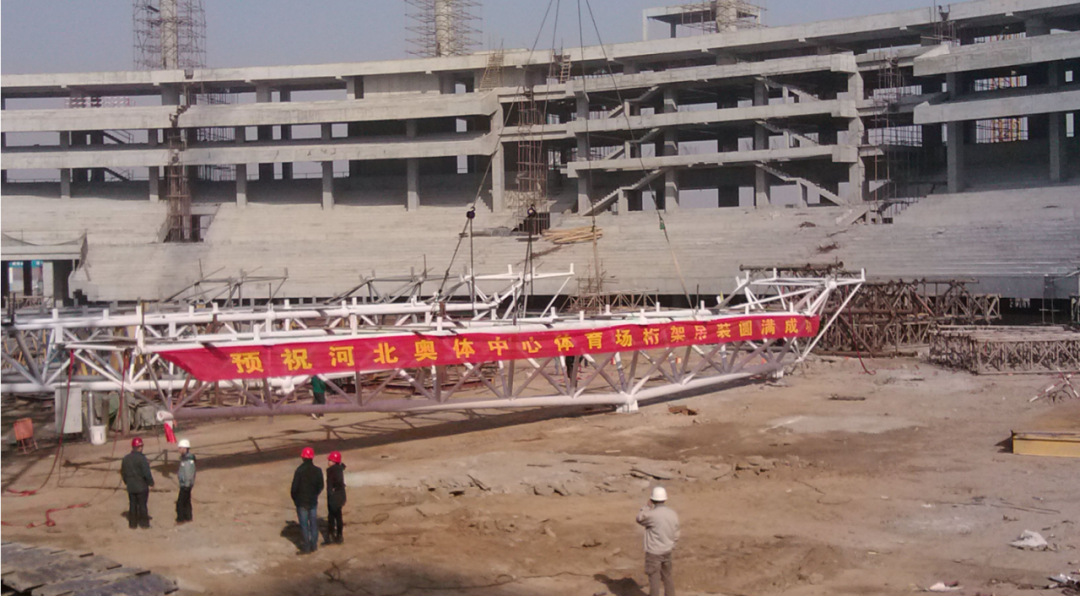

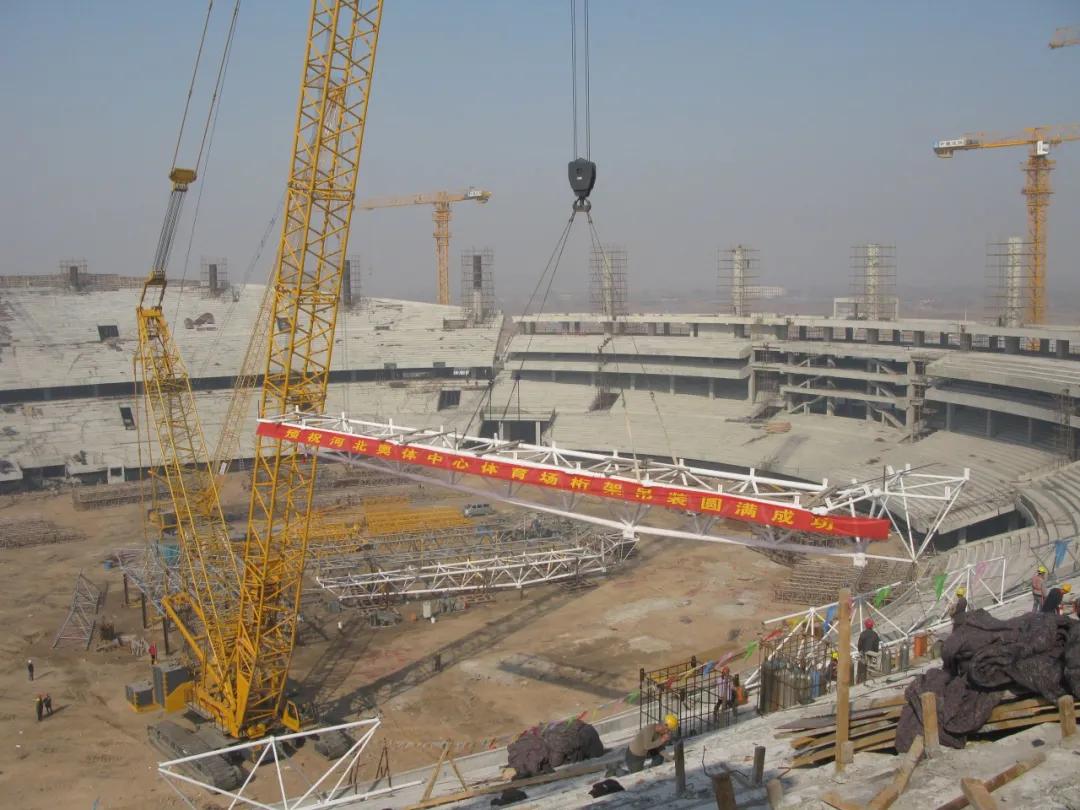

▼河北奥体中心体育场桁架首吊

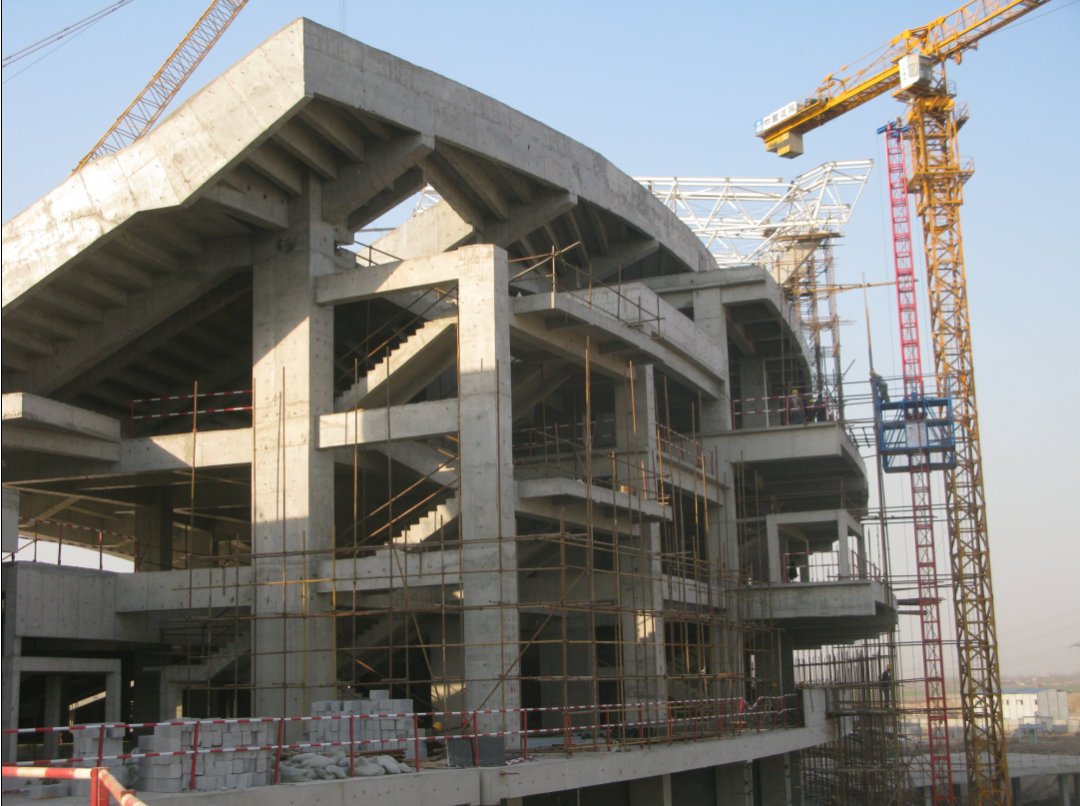

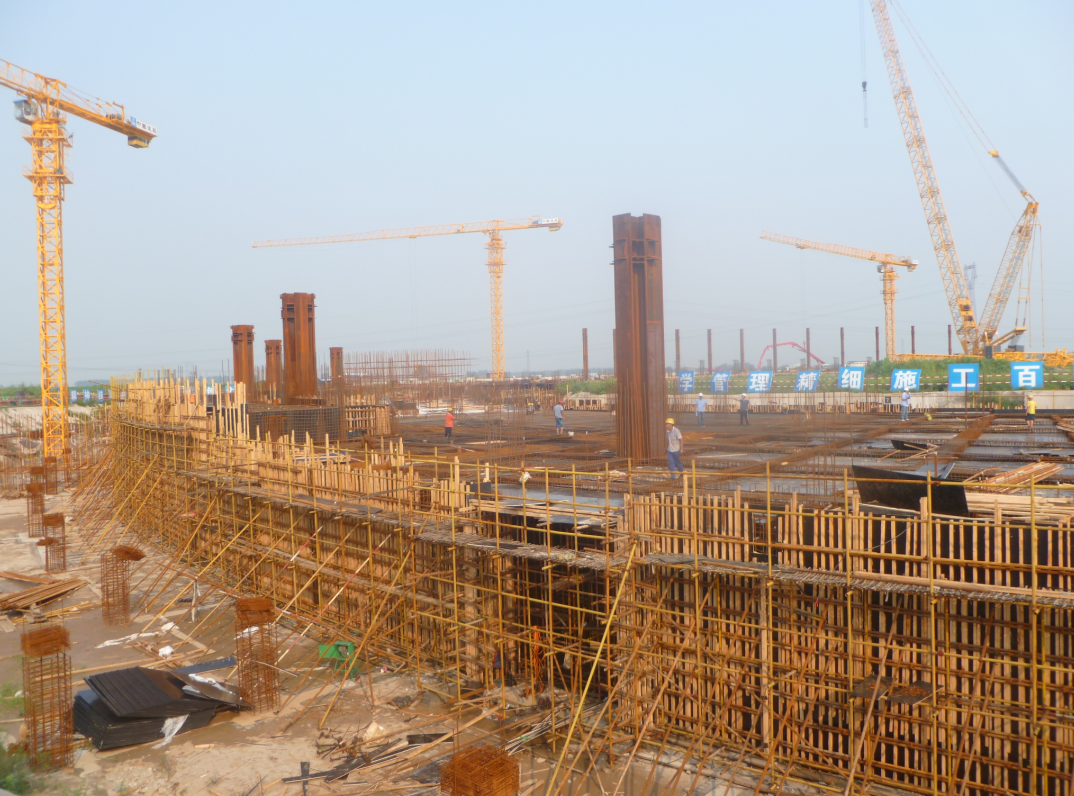

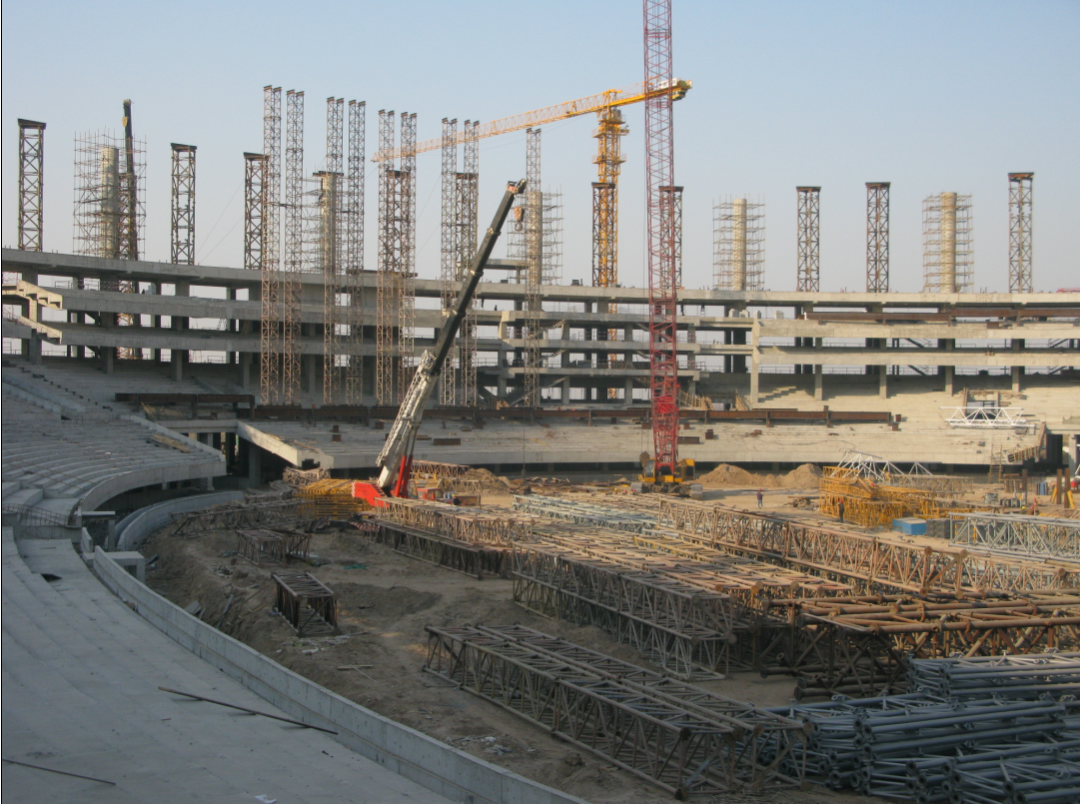

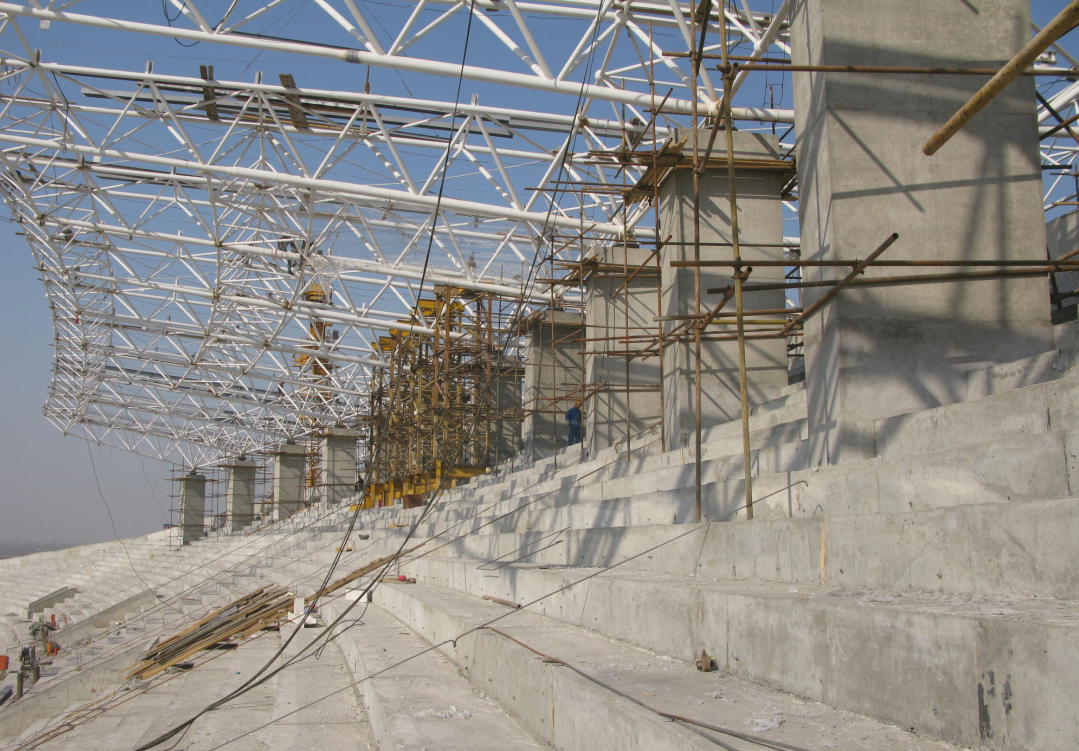

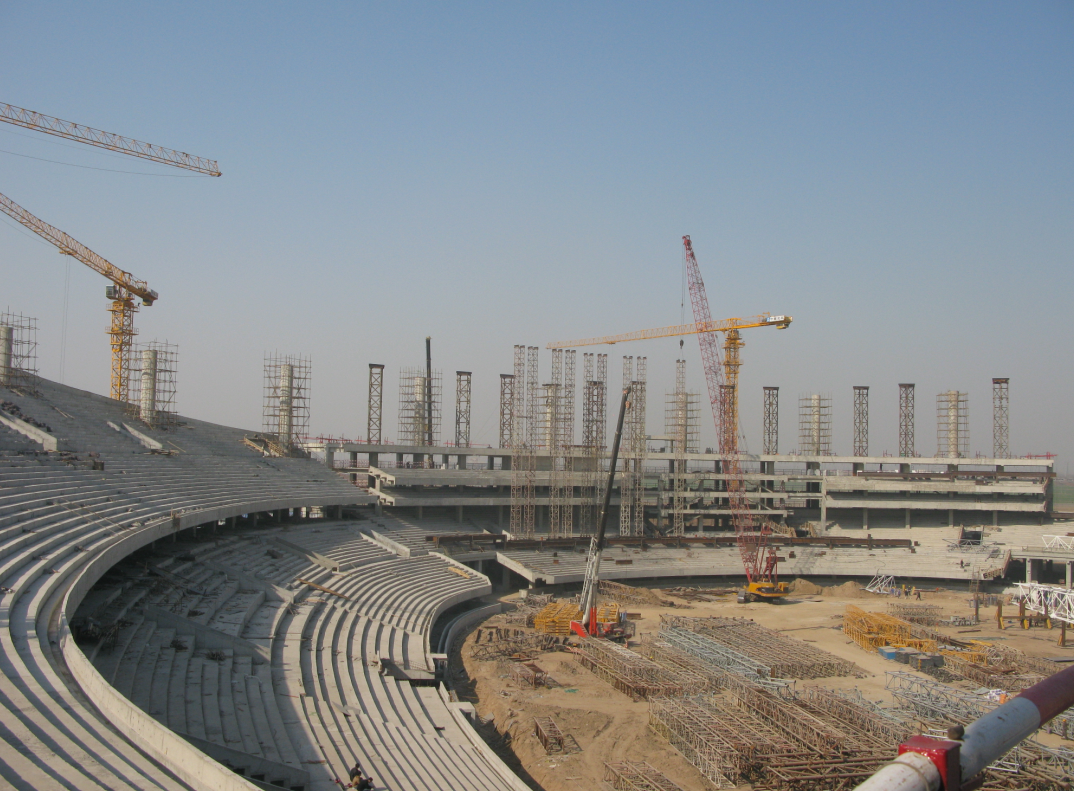

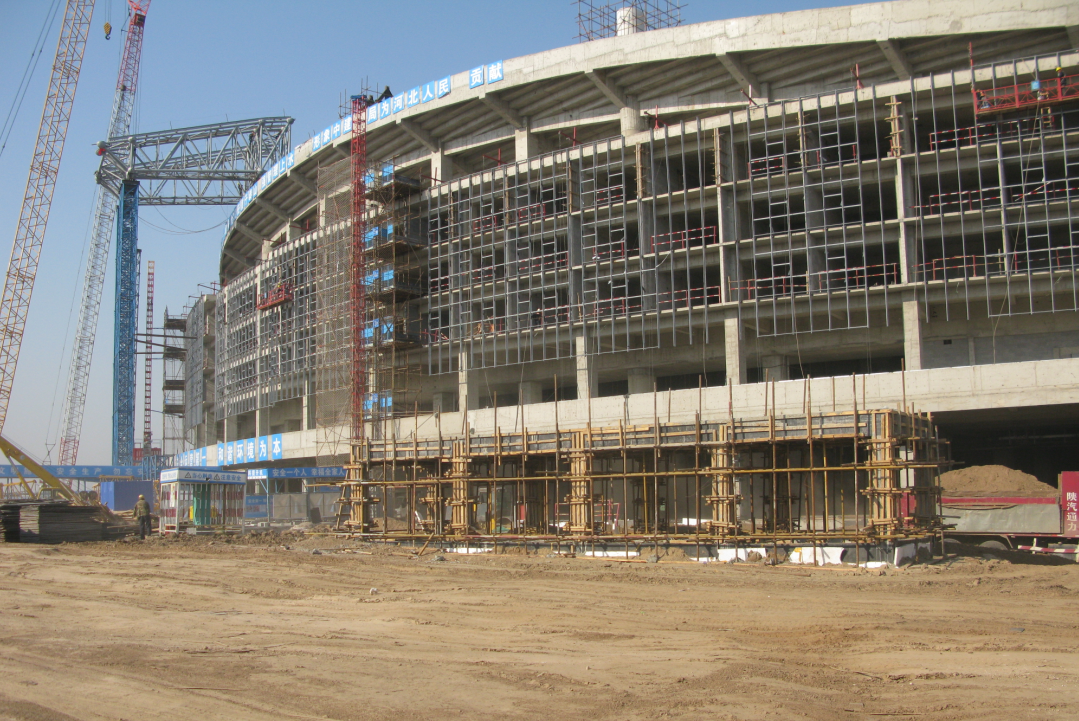

▼施工现场
2016年，澳门永利官网
建设集团凭借在河北奥体中心体育场项目中展示出来的高超的钢结构制造和施工能力，再次荣膺中国钢结构金奖（国家优质工程）。
距离河北奥体中心体育场项目建设，
虽然已经过去有5年的时间，
但是回顾工程的建设过程，
仍能感受到其中的困难和不易。
这些项目丰富了
澳门永利官网
在复杂大跨度钢结构中的经验，
帮助澳门永利官网
走向更大的国内外市场！
正是在每个项目中积累的经验
构成澳门永利官网
发展的垫脚石，
而这其中最宝贵的一条经验是——
对品质的坚守和对客户价值的创造。
